Преобразователь измерительный уровня буйковый САПФИР-22Р-ДУ, САПФИР-22Р-ДУ-Вн, САПФИР-22Р-ДУ-Ех

назад | далее
Преобразователь уровня  САПФИР-22Р-ДУ, САПФИР-22Р-ДУ-Вн, САПФИР-22Р-ДУ-Ех

Назначение, принцип действия

Преобразователи предназначены для работы в системах автоматического контроля, регулирования и управления технологическими процессами, в том числе, со взрывоопасными условиями производства, и обеспечивают непрерывное преобразование значения измеряемого параметра – уровня жидкости или уровня границы раздела жидких фаз как нейтральных, так и агрессивных сред в стандартный токовый выходной сигнал дистанционной передачи. Преобразователи предназначены для контроля сред, не содержащих компонентов, конденсат паров которых замерзает при отрицательной температуре окружающего воздуха, возможной в процессе эксплуатации. В случае наличия таких компонентов преобразователи должны размещаться в обогреваемых шкафах.

Преобразователи относятся к изделиям ГСП. Преобразователь состоит из измерительного блока (ИБ) и электронного преобразователя (ЭП). При изменении измеряемого уровня происходит изменение гидростатической выталкивающей силы, воздействующей на чувствительный элемент - буек. Это изменение через рычаг передается на тензопреобразователь, размещенный в измерительном блоке, где линейно преобразуется в изменение электрического сопротивления тензорезисторов. Электронный преобразователь преобразует это изменение сопротивления в токовый выходной сигнал. Гидравлический демпфер, внутренняя полость которого заполнена вязкой жидкостью, сглаживает колебания. Отвинчивание крышки 17 обеспечивает доступ к внутренней поверхности втулки 3 для чистки поверхности рычага 2 от загрязнения. Штуцер 18 обеспечивает сохранность тензопреобразователя при транспортировке.
Внимание! После установки буйка 1 и погружения его в измеряемую среду - штуцер 18 удалить.

Устройство и работа ЭП. Элементы коммутации и потенциометры оперативной регулировки расположены на плате 7 ЭП, размещенной внутри корпуса 5. Корпус 5 закрыт крышками 3 и 8, уплотненными резиновыми кольцами. Плата 7 с органами регулирования закрыта дополнительной крышкой 6, которая крепится к плате винтами 14. Регулятор плотности измеряемой среды 4 размещен на корпусе 5. Клеммная колодка 1 предназначена для присоединения жил кабеля под винт, болт 2 для подсоединения экрана (в случае использования экранированного кабеля), болт 12 для заземления корпуса.

Преобразователь может быть перенастроен потребителем на требуемый режим измерений по диапазону напряжения питания, виду выходного сигнала, плотности измеряемой среды. Имеются режимы работы с включенной или отключенной плавной регулировкой плотности. Преобразователи Сапфир-22Р-ДУ, Сапфир-22Р-ДУ-Вн моделей 2615, 2622 имеют показывающий прибор для индикации выходного сигнала. В зависимости от вида взрывозащиты электронный преобразователь имеет сальниковый кабельный ввод 11 для вида взрывозащиты "искробезопасная электрическая цепь" или специальный кабельный вывод 15 для вида взрывозащиты "взрывонепроницаемая оболочка".

Основные технические характеристики

Наименование параметра Значение
Погрешность измерений, % ± 0,5; ± 1,0
Выходной сигнал, мА (0—5) (код 05); (0—20) (код 02); (4—20) (код 42) постоянного тока для Сапфир-22Р-Ду, Сапфир-22Р-Ду-Вн; (4—20) (код 42) постоянного тока для Сапфир-22Р-Ду-Ех
Климатическое исполнение (для температуры окружающего воздуха) УХЛ 3.1 (от +5 до +50 °С или от +1 до +80 °С)
У2 (от -30 до +50 °С или от -40 до +80 °С)*
Т3 (от -10 до +55 °С или от -20 до +80 °С)
Взрывозащита Взрывонепроницаемая оболочка, маркировка «1ExdIIВT4/H2» (для преобразователей«Сапфир-22Р-ДУ-ВН»);
Искробезопасная цепь, маркировка «0ExiaIICT6X» (для преобразователей Сапфир-22Р-ДУ-Ex).
Температура контролируемой жидкости от -50 до +120 °С, при использовании теплоотводящего патрубка температура может быть от -50 до +150 °С, при температуре от -200 до -50 °С и от +150 до +450 °С преобразователи используются в качестве индикаторов уровня
Напряжение питания 36 В постоянного тока для Сапфир-22Р-Ду, Сапфир-22Р-Ду-Вн;
24 В постоянного тока для Сапфир-22Р-Ду-Ех (питание должно осуществляться от искробезопасных выходов блоков БПС-24, или БПС-90, или ПТС-4, или других аналогичных блоков).
Потребляемая мощность не более 1,2 В·А

* Преобразователи климатического исполнения У2 по желанию заказчика могут поставляться с температурным диапазоном от минус 50 до плюс 80 °С.

Модели преобразователя, пределы измерений, характеристики среды.

Модель Верхний предел измерений, мм Плотность, кг/м3 Предельно допускаемое рабочее избыточное давление, МПа (кгс/см2)
2615 600
1000
1600
600
1000
1600
(910-1000)*
(190-450)**
2,5(25)
(910-1000)*
(50-150)**
2620
2622
250
400
600
800
1000
1600
2000
2500
3000
4000
6000
8000
10000
600-2000
400-2000
400-2000
450-2000
350-2000
400-2000
450-2000
350-2000
450-2000
350-2000
400-2000
600-2000
450-2000
4,0(40)
2630 250
400
600
800
1000
1600
2000
2500
3000
4000
6000
8000
10000
600-2000
400-2000
400-2000
450-2000
350-2000
400-2000
450-2000
350-2000
450-2000
350-2000
400-2000
600-2000
450-2000
6,3(63)
2640 250
400
600
800
1000
1600
2000
2500
3000
4000
6000
8000
10000
600-2000
400-2000
400-2000
450-2000
350-2000
400-2000
450-2000
350-2000
450-2000
350-2000
400-2000
600-2000
450-2000
16(160)
2650 1000
1600
2000
2500
600-2000
600-2000
650-2000
600-2000
20(200)

* Плотность нижней фазы (кг/м3).
** Разность плотностей верхней и нижней фазы (кг/м3).

Обозначение исполнения преобразователей по материалам, контактирующим с измеряемой средой

Обозн. исполнения преобразователя по материалам Буек Корпус Мембрана вывода Теплоотводящий патрубок
материал маркировка материал маркировка материал материал
02 12Х18Н10Т - 12Х18Н10Т - 36НХТЮ Сталь 20 (01)
12Х18Н10Т (02)
04 10Х17Н13М2Т 20 10Х17Н13М2Т 20 06ХН28МДТ 10Х17Н13М2Т (04)
06 06ХН28МДТ 28 06ХН28МДТ 28 06ХН28МДТ

Примечание:
Материал уплотнительных прокладок - фторопласт, паронит, специальные марки резин.

Масса преобразователей, не более:

Обозначение преобразователя Модель, кг
модель преобразователя буйка теплоотводящего патрубка
Сапфир-22Р-Ду
Сапфир-22Р-ДУ-Вн
Сапфир-22Р-ДУ-Ех
2620
2630
2640
2650
12,0
14,0
16,0
18,0
3,2 11,8
19,3
24,8
24,4
Сапфир-22Р-ДУ-Ех 2622
2615
15,5
24,0
3,0
10,2
14,5
30,6
Сапфир-22Р-ДУ
Сапфир-22Р-ДУ-Вн
2622
2615
13,0
22,0
3,0
10,2
14,5
30,6

Комплект поставки

В комплект поставки входят:

Наименование Кол-во Примечание
Преобразователь измерительный 1 шт. В зависимости от заказа
Техническое описание и инструкция по эксплуатации 1 экз. Допускается прилагать 1 экз. технич. описания и инструкции по эксплуатации
Методика поверки МИ 1233-86 1 экз. 1 экз. методики поверки на каждые 10 датчиков, поставляемых в один адрес
Паспорт 1 шт.

Комплект ЗИП и КМЧ

  • буёк, детали для установки буйка — 1 шт.;
  • флакон с жидкостью для демпфера — 1 шт.;
  • теплоотводящий патрубок в зависимости от модели преобразователя (поставляется по требованию заказа за отдельную плату) — 1 шт.;

Устройство измерительного блока

Устройство измерительного блока

Устройство электронного преобразователя

Устройство электронного преобразователя

Габаритные установочные и присоединительные размеры
Cапфир-22Р-ДУ модель 2615

Габаритные установочные и присоединительные размеры Cапфир-22Р-ДУ модель 2615

Габаритные установочные и присоединительные размеры Cапфир-22Р-ДУ модель 2615

P, мм Ду, мм Б, мм В, мм D, мм d1, мм Разность плотности жидкости фаз. г/см3 H, мм d, мм
2,5 150 425 180 250 26 0,05...0,15 600 140
1000 108
1600 83
0,1...0,45 600 108
1000 83
1600 60
Габаритные установочные и присоединительные размеры
Cапфир-22Р-ДУ модель 2622

Габаритные установочные и присоединительные размеры Cапфир-22Р-ДУ модель 2622

Габаритные установочные и присоединительные размеры Cапфир-22Р-ДУ модель 2622

P, мм Ду, мм Б, мм В, мм D, мм d1, мм H, мм d, мм Число секций
4 80 386 140 160 18 250 60 1
400
600 50
800 40
1000
1600 30
2000 25
2500
3000 20 2
4000
6000 16 3
8000 11 4
10000 5
Габаритные установочные и присоединительные размеры
Cапфир-22Р-ДУ-Вн модель 2615

Габаритные установочные и присоединительные размеры Cапфир-22Р-ДУ-Вн модель 2615

Габаритные установочные и присоединительные размеры Cапфир-22Р-ДУ-Вн модель 2615

P, мм P, мм Б, мм В, мм D, мм d1, мм Разность плотностей жидких фаз г/см3 H, мм d, мм
2,5 150 425 180 250 26 0,05...0,15 600 140
1000 108
1600 83
0,1...0,45 600 108
1000 83
1600 60
Габаритные установочные и присоединительные размеры
Cапфир-22Р-ДУ-Вн модель 2622

Габаритные установочные и присоединительные размеры Cапфир-22Р-ДУ-Вн модель 2622

Габаритные установочные и присоединительные размеры Cапфир-22Р-ДУ-Вн модель 2622

P, мм Ду, мм Б, мм В, мм D, мм d1, мм H, мм d, мм Число секций
4 80 386 140 160 18 250 60 1
400
600 50
800 40
1000
1600 30
2000 25
2500
3000 20 2
4000
6000 16 3
8000 11 4
10000 5
Габаритные установочные и присоединительные размеры
Cапфир-22Р-ДУ-Ex модель 2615

Габаритные установочные и присоединительные размеры Cапфир-22Р-ДУ-Ex модель 2615

Габаритные установочные и присоединительные размеры Cапфир-22Р-ДУ-Ex модель 2615

P, мм P, мм Б, мм В, мм D, мм d1, мм Разность плотностей жидких фаз, г/см3 H, мм d, мм
2,5 150 380 180 250 26 0,05...0,15 600 140
1000 108
1600 83
0,1...0,45 600 108
1000 83
1600 60
Габаритные установочные и присоединительные размеры
Cапфир-22Р-ДУ-Ex модель 2622

Габаритные установочные и присоединительные размеры Cапфир-22Р-ДУ-Ex модель 2622

Габаритные установочные и присоединительные размеры Cапфир-22Р-ДУ-Ex модель 2622

P, мм Ду, мм Б, мм В, мм D, мм d1, мм H, мм d, мм Число секций
4 80 298 148 160 18 250 60 1
400
600 50
800 40
1000
1600 30
2000 25
2500
3000 20 2
4000
6000 16 3
8000 11 4
10000 5

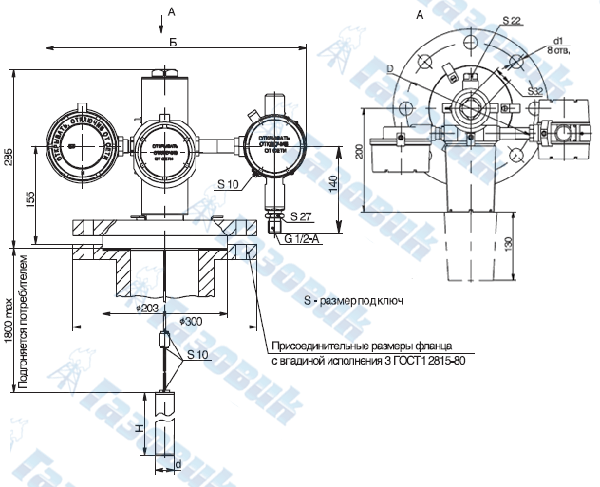

Габаритные установочные и присоединительные размеры
Cапфир-22Р-ДУ; -Ех модель 2620, 2630, 2640, 2650

Габаритные установочные и присоединительные размеры Cапфир-22Р-ДУ; -Ех модель 2620, 2630, 2640, 2650

Габаритные установочные и присоединительные размеры Cапфир-22Р-ДУ; -Ех модель 2620, 2630, 2640, 2650

Модель Р, МПа Dу, мм Размеры, мм
D D1 D2 d1 Б В
2620 4 65 180 145 109 18 228 155
2630 6,3 200 160 22
2640 16 220 170 26
2650 20 50 210 160 87 342 209
Модель H, мм d, мм Число секций
2620
2630
2640
250 60 1
400
600 50
800 40
1000
1600 30
2000 25
2500
3000 20 2
4000
6000 16 3
8000 11 4
10000 5
2650 1000 30 1
1600 25
2000 20
2500
